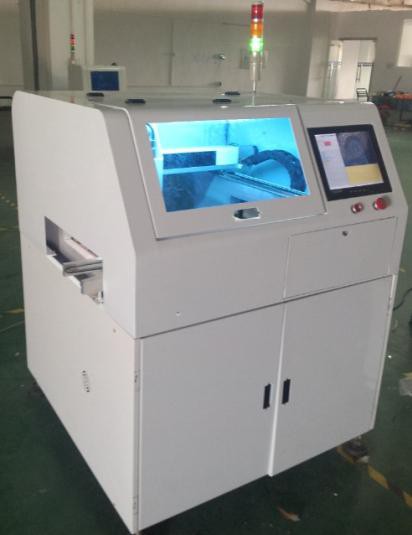

| 產品服務： | 貼標機 | ||
|---|---|---|---|
| 產品型號： | 非標 | ||
| 產品規格： | |||
| 產品品牌： | 東炬 | ||
| 所 在 地： | 廣東省東莞市 | ||
| 產品單價： | 面議 | 計量單位： | 臺 |
| 供貨總量： | 100 | 最小訂量： | 1 |
| 更新時間： | 2025-04-10 | 有 效 期： | 2029-07-03 |
| 瀏覽次數： | 34945 | ||
| 企業名稱： | 東莞市東炬自動化設備有限公司 |
|---|---|
| 經營模式： | 機械設備 |
| 企業主頁： | http://www.dgdongju.com |
| 聯 系 人： | 肖生 |
| 電 話： | 86-0769-81777931 |
| 傳 真： | 86-- |
| 郵 箱： | |
| 郵 編： | 523000 |
| 地 址： | 廣東省東莞市 塘廈鎮蓮湖北路鴻冠科技園A |
技術參數
定位精度 ±0.05mm
貼標精度 ±0.1mm
控制軸數 3 軸(X, Y, Z,U)
吸嘴 1 個
供料器 1 個
行程 （可以定制）
最大驅動速度 X, Y:1000mm/sec, Z: 500mm/sec
最大標簽 （可以定制尺寸）
貼標速度 <2S/PCS （可以定制）
取標方式 真空吸取
真空檢測 SMC 真空度檢測
貼標重復精度 0.1mm
操作方式 TFT Monitor+Keyboard+Mouse
傳輸方式 左到右
PCB 上／下料 在線
電源規格 2phase AC220V 50Hz / 60Hz;
空壓 5 kg/cm2
雙CCD 〈1000sm
U抽旋轉 360度角旋轉
二 功能特點
1 智能控制，自動定位校正系統， 移動路徑有實時顯示和模似路線跟蹤。機器本身有掃描條碼和二維碼功能，方便工廠跟蹤產品實時流向，進入客戶ERP系統，節省人力物力，從而達到節約開支的目的。
2 操作簡單，方便區塊程式和單步程式編輯及修改 ，
3 功能強大，具有故障報警功能~ 生產計數功能~參數設置保護功能~方便生產管理
4 透明的安全門設計 ，是加工一目了然，有急停預防加工時的意外，提供一個安全檢查的操
設備清單
1 Hardware(硬件）
導軌 HWIN進口直線導軌
絲桿 HWIN進口研磨絲桿
電機 Panasomic MINS--A5T/YIXIN系列私服
運動控制卡 HFC PCI 9014
轉接卡 HT-B01型
顯示器
2（軟件）
控制系統 自主研發伺服驅動控制系統
編程 在線方式
一、貼標流程說明:
?步驟1.照點取標
?步驟2.CCD照標校正角度
?步驟3.貼標到指定位置
二、自動裝配的實現方式和過程
u送料方式：
1、供標方式是我廠方提供，PCB送料分三種，〈1〉接流水線。〈2〉上/下料機，〈3〉人工放板
2、PCB送料分三種〈1〉接流水線?！?/span>2〉上/下料機，〈3〉人工放板
圖片說明
三、功能特點
1、配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高更精確，圖像更清晰。方便區塊程式和單步程式編輯及修改；
2、智能控制，自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，貼標精度更高；
3、調整簡單，設計10個取標位自由調整取標位置，不同產品之間的轉換變得簡單、省時；
4、應用靈活，可離線生產或接流水線生產，生產現場布局簡單；
5、功能強大，具有故障報警功能、生產計數功能、參數設置保護功能、方便生產管理；
6、透明的安全門設計，使加工過程一目了然，有急停預防加工時的意外，提供一個安全檢查的操作環境；
工作原理
*核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過系統處理后，在適當時刻送出標簽貼附在產品設定位置上，一張標簽的貼附動作完成。
*操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>收集已貼標產品。
