金屬小靈通
中金網(wǎng)小程序
中金網(wǎng)服務(wù)號
中金網(wǎng)訂閱號
TOP
| 產(chǎn)品服務(wù)： | 碳酸鈣高填充母粒造粒機(jī),納米碳酸鈣造粒機(jī) | ||
|---|---|---|---|
| 產(chǎn)品型號： | JD180 | ||
| 產(chǎn)品規(guī)格： | |||
| 產(chǎn)品品牌： | 玖德隆 | ||
| 所 在 地： | 江蘇省蘇州市 | ||
| 產(chǎn)品單價(jià)： | 00 | 計(jì)量單位： | 套 |
| 供貨總量： | 100 | 最小訂量： | 1 |
| 更新時(shí)間： | 2020-06-15 | 有 效 期： | 2024-08-25 |
| 瀏覽次數(shù)： | 8563 | ||
| 企業(yè)名稱： | 振德隆機(jī)械（昆山）有限公司 |
|---|---|
| 經(jīng)營模式： | 生產(chǎn)加工 |
| 企業(yè)主頁： | http://www.jiudl.com |
| 聯(lián) 系 人： | 葉娟 |
| 電 話： | 86-0150-62694545 |
| 傳 真： | 86-- |
| 郵 箱： | |
| 郵 編： | |
| 地 址： | 江蘇省蘇州市 江蘇省昆山市花橋鎮(zhèn)象蚌涇路28號 |

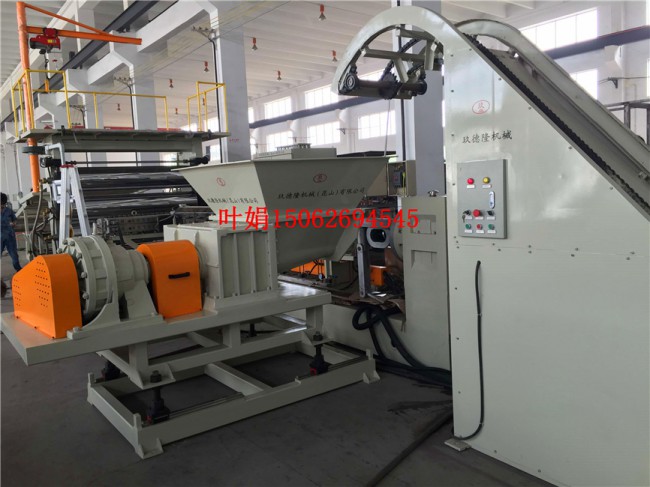

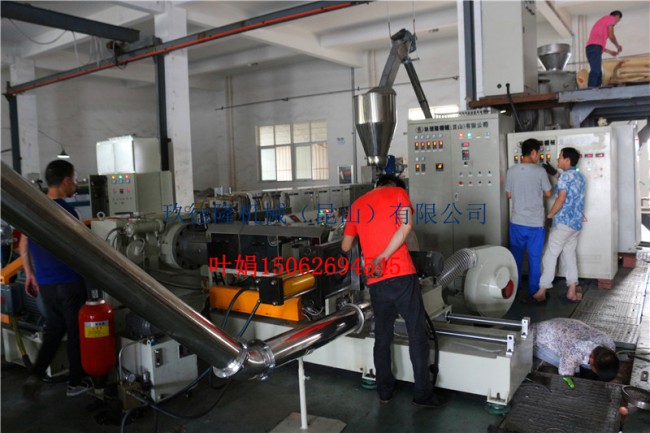

昆山碳酸鈣高填充母料造粒機(jī) 納米碳酸鈣造粒機(jī)生產(chǎn)線
碳酸鈣高填充母料中含填料和助劑的濃度大，使用時(shí)必須加入一定量的基體樹脂經(jīng)混煉后再加工成型；
碳酸鈣高填充母料造粒機(jī)大致配置1：
前期處理：加壓式密煉機(jī)；
造粒設(shè)備：JD單螺桿系列；
加工能力：150千克-1000千克/小時(shí)
主機(jī)功率：55KW--90KW;
切粒方式：風(fēng)冷磨面熱切
碳酸鈣高填充母料造粒機(jī)大致配置2：
前期處理：高速混合機(jī)；
造粒設(shè)備：JS雙螺桿系列；
加工能力：150千克-1500千克/小時(shí)
主機(jī)功率：45KW--250KW;
切粒方式：風(fēng)冷磨面熱切
碳酸鈣高填充母粒造粒機(jī)整機(jī)性能：節(jié)能：正常使用時(shí)電耗為整機(jī)的60\%。
碳酸鈣高填充母料造粒機(jī)的優(yōu)點(diǎn)是可連續(xù)生產(chǎn)、質(zhì)量穩(wěn)定、生產(chǎn)效率高、能耗低、工人勞動(dòng)強(qiáng)度低、操作環(huán)境好。

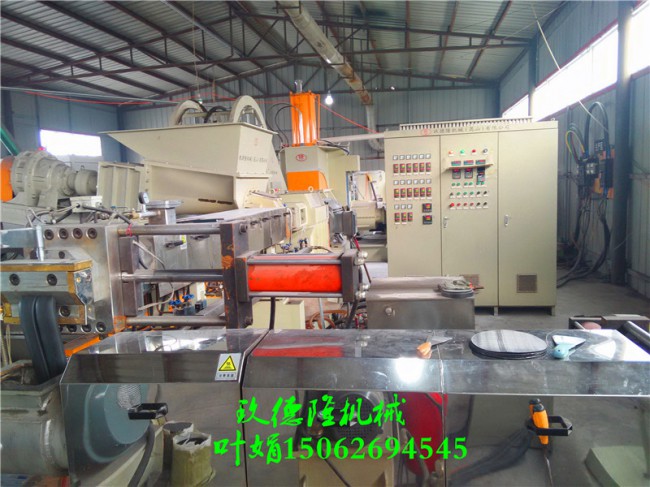

碳酸鈣母粒造粒機(jī)生產(chǎn)流程：密煉機(jī)----提升機(jī)------錐雙喂料機(jī)------單螺桿擠出機(jī)
------液壓換網(wǎng)------模具------風(fēng)冷膜面熱切-----一級旋風(fēng)-----二級旋風(fēng)-----振動(dòng)篩-----成品料倉
碳酸鈣造粒機(jī)設(shè)備廠家對塑料制品成型尺寸變化率的影響
塑料制品在成型后的冷卻過程中會(huì)產(chǎn)生收縮，無論是擠出、壓延還是注塑、吹塑成型都會(huì)存在這種現(xiàn)象，尤其是注塑成型制品如果對制品尺寸變化的規(guī)律掌握不好，就會(huì)出現(xiàn)翹曲、塌陷等現(xiàn)象，影響制品的外觀。例如，ABS樹脂的成型收縮率僅為0.5\%左右，依此設(shè)計(jì)制造的模具用于PP材料的注塑成型，由于純PP材料的成型收縮率為1.5\%~2.0\%，大大高于ABS樹脂，因此同樣模具注塑出來的制品，由于材料不同，其外型有可能變化很大。碳酸鈣和其它非礦粉體材料加入會(huì)使填充塑料的成型尺寸變化率（收縮率）大大小于純基體塑料。例如，在聚丙烯塑料中加入30\%~40\%的碳酸鈣或滑石粉，其注塑成型尺寸變化率可從純PP的2.0\%下降至1.0\%以下。這意味著如果用注塑ABS材料的模具換成注塑純PP材料，需要重新設(shè)計(jì)和制造模具，而如果用碳酸鈣40\%的填充PP材料，仍然還可以使用原來的模具。對塑料用碳酸鈣的基本要求
了解了碳酸鈣本身的特性以及碳酸鈣對填充塑料性能的影響之后，提出對塑料用碳酸鈣的基本要求就比較簡單了。 1）碳酸鈣含量要高，硅、鐵等元素的化合物要盡量低，有害重金屬元素含量更要嚴(yán)格要求。白云石的主要成分是碳酸鈣和碳酸鎂，按理說應(yīng)當(dāng)也可以用做塑料的填料。但從實(shí)際使用的效果看，白云石粉加入塑料中（聚乙烯、聚丙烯）會(huì)使整個(gè)填充物呈現(xiàn)灰色。到目前為止，還未得到合理的解釋。 硅化合物的存在，有可能使聚氯乙烯發(fā)生輕度交聯(lián)或引發(fā)熱降解，如造紙堿回收排出的白泥中，碳酸鈣含量達(dá)95\%以上，但有的白泥中酸不溶物含量高，會(huì)使聚氯乙烯熱穩(wěn)定性減弱，而同樣的白泥不會(huì)影響聚乙烯或聚丙烯的熱穩(wěn)定性。在重鈣中硅化合物的存在會(huì)導(dǎo)致顆粒硬度增大，含硅高的方解石粉制作的填充母料用于聚丙烯扁絲生產(chǎn)時(shí)，分切刀片易磨損就是證明。
鐵含量高會(huì)影響重鈣粉的色澤，易發(fā)黃，特別是在表面處理時(shí)遇到硬脂酸等酸性物質(zhì)時(shí)，在高溫下極易變黃。 在碳酸鈣用于接觸食品的塑料制時(shí)，如一次性餐具、包裝袋等，要嚴(yán)格篩選所用的碳酸鈣，以確保重金屬元素含量符合衛(wèi)生要求。 2）白度要盡可能高 無論重鈣還是輕鈣，其白度主要取決于資源。對于塑料材料來說，白度高低并不影響材料的力學(xué)性能和加工性能，但白度高給人的感覺好，同樣的性能白度高的更具競爭優(yōu)勢。 3）吸油值越低越好 100g粉體材料所能吸收的鄰苯二甲酸丁二醇酯（DBP）的最大量稱之為該材料的吸油值。
對于某些塑料制品，如軟質(zhì)聚氯乙烯、人造革、電纜料等，需使用增塑劑，碳酸鈣吸油值越高，越易將增塑劑吸附到填料中，使其失去增塑樹脂的作用，從而為達(dá)到一定的柔軟度需加大增塑劑用量，造成成本上升。通過對碳酸鈣表面處理，將碳酸鈣顆粒表面包覆，可以降低其吸油值。例如，經(jīng)偶聯(lián)劑處理的輕質(zhì)碳酸鈣其吸油值可從92.91g/100g降至49.33g/100g。 4）細(xì)度要適當(dāng)，并非越細(xì)越好，粒徑分布也要因需而定 對填充塑料來說，所用的填料粒徑越小，同樣填充比例時(shí)，其填充塑料材料的力學(xué)性能越好，但其前提是粉體顆粒在塑料基體中均勻分散，即以單個(gè)顆粒的形式像海島一樣分散在基體塑料的汪洋大海中。如果是凝聚體，甚至是大的團(tuán)粒，則不僅不能帶來好的影響，反而會(huì)成為材料中最薄弱的區(qū)域，比實(shí)體大顆粒的作用還要差。鑒于我國目前對粉體材料表面處理及在塑料基體中的分散技術(shù)還不十分理想，塑料行業(yè)中使用的加工機(jī)械設(shè)備還不足以將過細(xì)的粉體顆粒完全分散開來，因此非礦粉體加工企業(yè)不應(yīng)追求越細(xì)越好。這也是納米碳酸鈣未能在塑料行業(yè)中推廣使用的重要原因。 我們使用的重鈣按粗細(xì)大致分為三大類，400目、800目和1250目，其實(shí)際使用的比例大約為60:30:10，也就是說，作為重鈣產(chǎn)品，塑料行業(yè)用量最大的是400目的，當(dāng)然現(xiàn)在用量增長最快的1250目的。
聯(lián)系人葉娟15062694545
線料擠出機(jī),電纜料擠出機(jī),PVC電纜料擠出機(jī),PVC擠出機(jī),硬質(zhì)PVC擠出機(jī),碳酸鈣擠出機(jī),母料擠出機(jī),納米碳酸鈣擠出機(jī),碳酸鈣母粒擠出機(jī),碳酸鈣母料擠出機(jī),高填充母粒擠出機(jī),高填充母料擠出機(jī)
Copyright © 2000-2025 中金網(wǎng) 版權(quán)所有 網(wǎng)址：m.12zxy.cn 營運(yùn)商：廣東南海鵬博資訊有限公司 經(jīng)營許可：粵B2-20120193 粵ICP備11039585號
粵公網(wǎng)安備 44060502000397號
